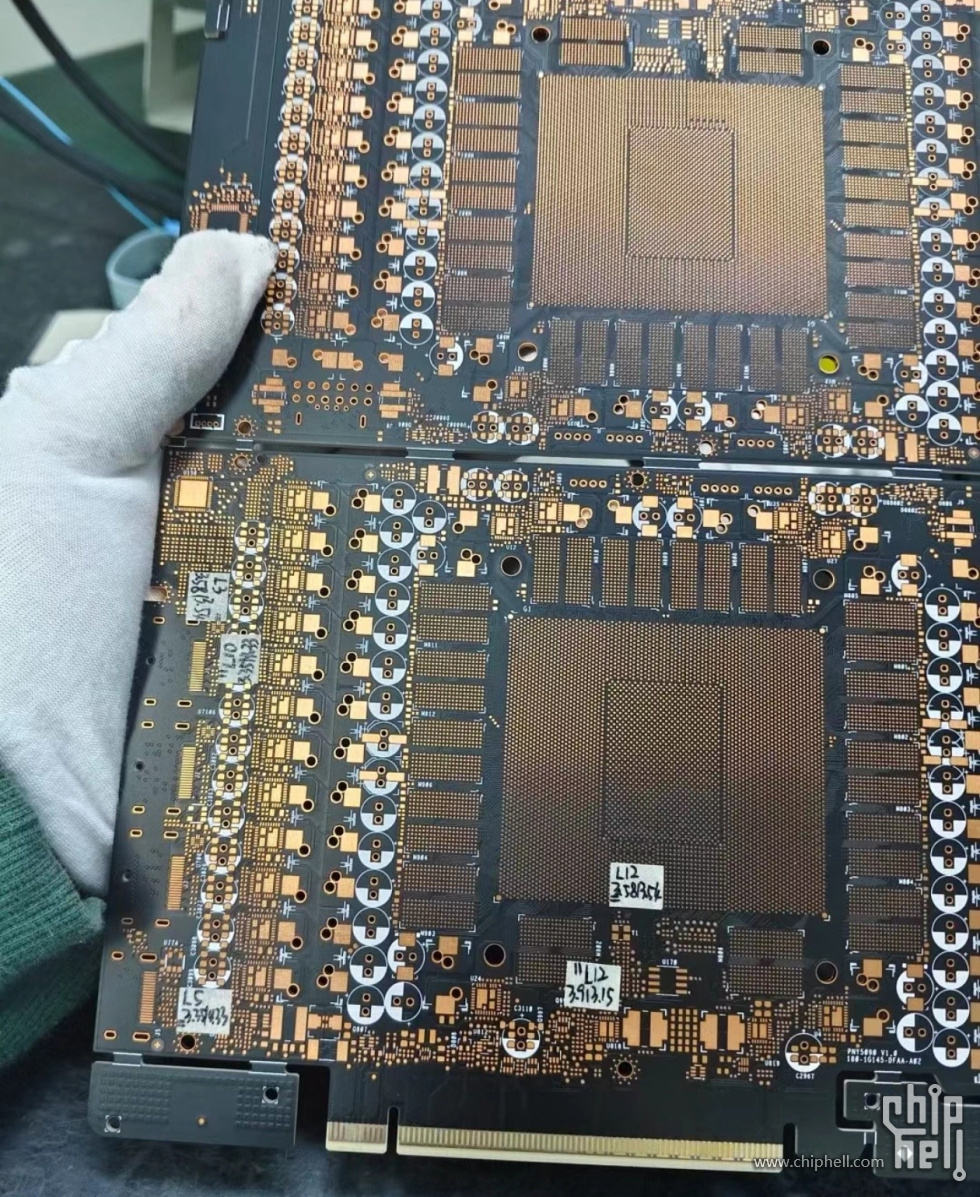

Chiphell 网友 skanlife 今早分享了一张显卡的 PCB 正面（无焊接元件）照片。从下方 PCB 右下角的 “PNT5090 V1.0” 白色字样，可确认该 PCB 对应英伟达 GeForce RTX 5090 显卡。
从上下两张 PCB 均可发现，显卡 GPU 焊盘（含核心与封装）外围环布了 16 个显存焊盘，对应传闻中 RTX 5090 的 16 颗 16Gb GDDR7 显存（合计 32GB）。对于下方 PCB，从左侧起以顺时针方向来看，这 16 个显存焊盘呈现“5452”排布。
其它方面，上方 PCB 的左下角位置出现了一个 12+4 孔位结构，预计对应 12V-2×6 接口；同时上下 PCB 其它位置均无类似结构，这意味着常规 RTX 5090 显卡很可能仍为单 12V-2×6 供电。作为参考，单个 12V-2×6 的额定供电能力为 600W。
IT之家还注意到，下方 PCB 的 PCIe“金手指”部分尾端可见类似英特尔锐炫 B580 显卡“金手指”的横向连线结构，这意味着英伟达 RTX 5090 显卡可能支持 PCIe 5.0；此外下方 PCB 的左侧可见 4 个显示接口安装位。
英伟达预计于 CES 2025 发布 GeForce RTX 5090 等 50 系游戏显卡。RTX 5090 预计基于 GB202 核心，拥有 21760 个 CUDA 核心。
