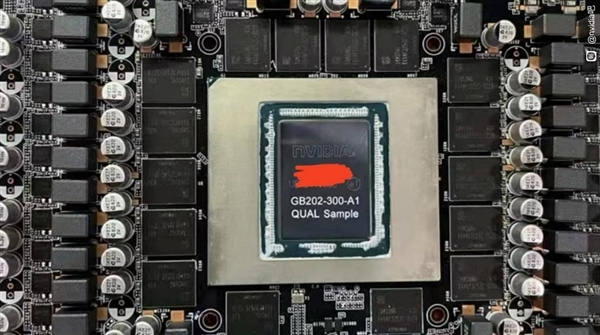

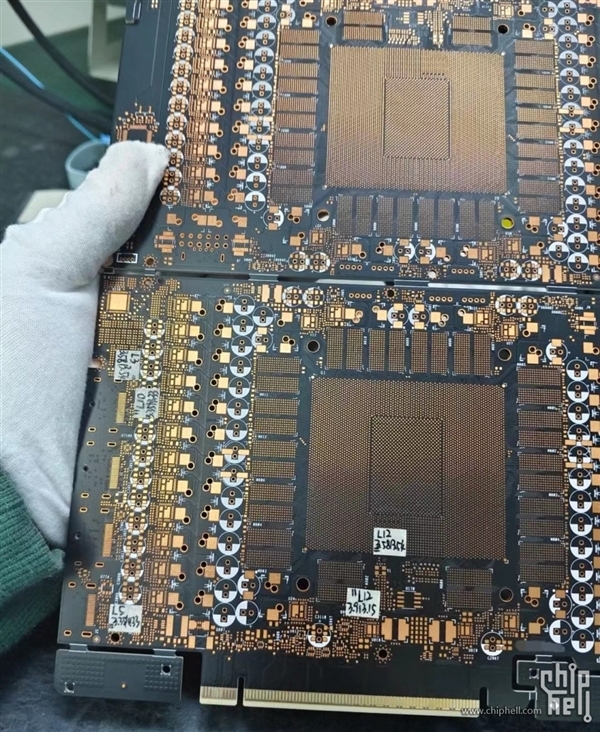

RTX 5090显卡的PCB电路板、GPU核心先后曝光，现在又得到了更多细节，尤其是供电、功耗等。
首先，RTX 5090公版将会配备16+6+7相供电电路，一共多达29相，PCB电路板也将有多达14层。
相比之下，RTX 4090公版是20+3相，RTX 3090 Ti公版则是18+3相，这次提升不是一点半点。
供电接口方面，已经可以确定的是，上至RTX 5090、下至RTX 5070都会标配16针的12V-2×6，但是功耗低于200W的RTX 5060系列暂不确定，它们预计要到明年第二季度才会发布。
RTX 5090所用的GB202 GPU核心面积多达744平方毫米，在近些年的游戏卡核心中仅次于TU102 754平方毫米，明显超过现有的AD102 608平方毫米。
至于上市时间，目前的说法是RTX 5080 1月中旬先行登场，RTX 5090/5090D要到1月底或者2月中旬。
但由于1月底是中国春节，涉及工厂放假，仍然存在很大变数。
